بیم خطی صد و پنجاه متری

5 دیدگاه کاربران

بیم خطی صد و پنجاه متری دو نقطه گزینه ای مناسب برای اماکنی است که خواهان خطای کم، قیمت مناسب به جهت پایش دهنه های بزرگ میباشند.

  • ولتاژ دوازده تا بیست و چهار ولت
  • مجهز به کلید ضد خرابکاری
  • قابلیت تنظیمات پاسخ دهی سیستم و پالس
  • دارای پوشش ضد تششع نور و آفتا
  • پروسسور هشت عنصری
  • مقاوم در برابر آب و رطوبت

کیفیت ساخت این بیم خطی و بسیار بالاست و از قطعات بسیار با کیفیتی ساخته شده است و مناسب برای دهنه های بسیار کوچک (حتی یک متر) تا حداقل 120 متری است.

قیمت اصلی 1,500,000تومان بود.قیمت فعلی 1,499,000تومان است.

ارسال فوری گارانتی قیمت تضمین کیفیت پرداخت امن گارانتی ویژه
دسته: , , برچسب:

توضیحات

محصول مورد نظر سنسور بیم لیزر خطی دزدگیر 150متری دو نقطه ای (بیم خطی صد و پنجاه متری) که به وسیله ی کابل به پنل مرکزی دزدگیر متصل میشوند.این بیم خطی کیفیت ساخت بسیار بالایی دارد و در مقابل حرارت و رطوبت بسیار مقاوم است و کم ترین خرابی و مشکلات بعدی را دارد ضمن این که شامل گارانتی ویژه زرین سیستم نیز میشود.بیم خطی صد و پنجاه متریالبته سنسور بیم خطی دزدگیر دو نقطه ای 50 متری و بیم خطی 100 متری نیز موجود است که سنسور مرکزی و پنل پردازنده ی تحریک متفاوتی نیز دارند. ابن بیم خطی صد و پنجاه متری دزدگیر مناسب جهت دیواره ها، فنس ها، حیاط ها و تمامی محوطه های بیرونی و درونی اماکن که دهنه های کم تر از صد متر دارند می‌باشد.

مشخصات بیم خطی 150 متریاطلاعات فنی بیم خطی صد و پنجاه متری(بیم خطی صد و پنجاه متری)

  • برد این بیم خطی تا 150 متر می‌باشد.
  • دید مستقیم دارد و نباید بین دو جفت بیم خطی هر چیزی و یا جسمی وجود داشته باشد و یا حرکت کند، این بیم لیزر خطی دارای حسگر لیزری است.
  • ولتاژ مورد نیاز دوازده ولت است.(در صورتی که افت جریان در جفت گیرنده اتفاق افتاد میتوان از منبع تغذیه استفاده نمود.)
  • این بیم خطی دارای خروجی تمپر است و بدین صورت بیم خطی صد و پنجاه متری ضد سرقت و دستکاری است.
  • این بیم قابلیت تنظیم حساسیت نیز دارد این گونه آژیر مزاحم کم تری خواهید داشت.
  • این بیم خطی مجهز به جامپر و دارای جامپر پالس می‌باشد.

بیم خطی 150 متری متناسب با نیاز های شما

پارامتر های فنی بیم خطی 150 متری دو نقطه

(Outdoor 150m – Indoor 200m)

 بیم خطی لیزری 150 متری
تعداد بیم ها دو نقطه بیم
حالت ردیابی و تحریک پذیری بیم دزدگیر مسدود شدن همزمان دو پرتو
منبع نوری بیم دزدگیر پالس دیجیتال مادون قرمز
سرعت پاسخگویی بیم دزدگیر 700 میکرو ثانیه
خروجی بیم دزدگیر NC:AC/DC30V 0.6AMAX
منبع تغذیه بیم دزدگیر DC13.824V AC111-18VP15W
مصرف برق بیم دزدگیر 65 میلی آمپر
دما و رطوبت محیط بیم دزدگیر  منفی 25 درجه سانتی گراد الی 55 درجه سانتی گراد بالای صفر – 95٪ RH(رطوبت نسبی)
تنظیم محور نوری بیم بیم دزدگیر 20 درجه محافظت در برابر شبنم
زاویه ی پرتاب پرتو بیم در فاصله ی صد متری 2.1 متر
وزن خالص و ابعاد و جنس بیم دزدگیر 650گرم (جفت بیم فرستنده + گیرنده) – 171 میلی متر *55 میلی متر *70 میلی متر – مواد PC

اجزای بیم خطی 150 متری

این بیم خطی دارای چراغ های تعیین وضعیت سیگنال دهی بیم و همچنین سوراخ تست ولتاژ و ژیروسکوپ و همچنین تنظیمات پاسخ گویی ترنسیمتر میباشد.

تنظیم این بیم خطی به بهترین حالت ممکن به وسیله ی کالیبره کردن اجزای این بیم خطی 150متری میسر میشود.

تراز پرتو:

الف) در پوش را بردارید و برق را وصل کنید.

ب) اثر کولیماسیون را در فاصله 5 سانتی متری از پریسکوپ مشاهده کنید.

ج) پیچ تنظیم عمودی و چرخ تنظیم زاویه افقی را طوری تنظیم کنید که تصویر آشکارساز مقابل در قسمت مرکزی سوراخ مشاهده بیفتد. در این زمان نشانگر GOOD گیرنده روشن می شود. اگر نه، آن را به طور مکرر تنظیم کنید.



دقت تراز پرتو بیشتر می شود، نشانگر LEVEL قرمز روشن تر میشود.
الف) قلم تست مولتی متر را در سوراخ تست قرار دهید.(لطف به قطبیت + و – توجه کنید.)

ب) ابتدا زاویه افقی را تا زمان تست تنظیم کنید.خروجی ولتاژ سوراخ به حداکثر می رسد. سپس زاویه عمودی را به همین تربیت تنظیم کنید تا ولتاژ به مقدار بالاتر از نمودار زیر برسد.

ج) اگر نمیتواند به ولتاژ 1.1 ولت یا بالاتر برسد،فرستنده و گیرنده باید دوباره تنظیم شوند.



نکته: مولتی متر 10 ولت DC را انتخاب میکند.


لطفا نمودار را برای تنظیم زمان پاسخ گیرنده ببینید معمولا زمان تعیین شده باید کم تر از زمانی باشد که متجاوز از منطقه نگهبانی عبور میکند.

بسیاری مواقع بیم خطی 150 متری که نصب میکنید با مشکلات مختلفی رو به رو میشود ما در این جا به بررسی معمول ترین این ایرادات و همچنین دلیل و راه حل آن پرداخته ایم.



خطا

دلیل

راه حل


ال ای دی فرستنده روشن نمیشود.



مشکل برق است(مدار باز است اتصال کوتاه و…)



سیم کشی برق را بررسی کنید.


ال ای دی گیرنده روشن نمیشود.



مشکل برق استمدار باز است اتصال کوتاه و…)



سیم کشی برق را بررسی کنید.


ال ای دی گیرنده با مسدود شدن چراغ روشن نمیشود.



الف) با انعکاس یا نور از منابع دیگر وارد شده است.

ب) هر دو تیر به طور همزمان مسدود نمیشوند.

ج)زمان پاسخ را کوتا تنظیم نموده اید.



الف) شی منعکس کننده را بردارید یا جهت آن را تغییر دهید.

ب)هر دو پرتو را همزمان مسدود کنید.

ج) زمان پاسخ گویی را طولانی کنید.


نشانگر الارم گیرنده پس از مسدود شدن پرتو روشن میشود اما سیگنال هشدار خروجی وجود ندارد.



الف) قطع شدن مدار یا اتصال کوتاه سیم کشی

ب) تماس ضعیف



الف) سیم کشی و تماس را بررسی کنید.

ب)کابل را وصل کنید.


نشان گر الارم گیرنده دائما روشن است.



الف) چراغ از نزدیک مطابقت نداردب) بین فرستنده و گیرنده مانعی وجود دارد.

ج) پوشش بدنه الوده است.



الف) پرتو را دوباره تنظیم کنید.

ب) مانع را بردارید.

ج) پوشش را پاک کنید.


خروجی سیگنال هشدار متناوب



1- سیم کشی نامناسب

2- ولتاژ منبع تغذیه به 13 ولت یا بالتر نمی رسد.

3- به نظر می رسد که مانع احتمالی به دلیل تاثیر باد و باران تیر ها را مسدود میکند.

4- پایه نصب ناپایدار

5- دقت انطباق پرتو ناکافی است.

6- پرتو های مسدود شده توسط سایر اجسام متحرک

7- زمان پاسخ بسیار کوتاه است.

8- ال ای دی سطح 5 قبل از پوشاندن پوشش روشن نمیشود.



1- کابل را برررسی کنید.

2- منبع تغذیه (AUX) را چک کنید.

3- مانع را بردارید.

4- یک سایت با پایه پایدار انتخاب کنید.

5- محور نوری را دوباره تنطیم کنید.

6- زمان سایه را تنظیم کنید یا محل نصب را تغییر بدهید.

7- زمان پاسخ را دوباره تنطیم کنید.

8 محور نوری را دوباره تنظیم کنید و سیگنال را با سطح بالا ایجاد نمایید.

کمپانی سازنده

ما در زرین سیستم از سال 1378 اقدام به عرضه و نصب انواع بیم خطی میناییم، کارخانه سازنده ی این بیم خطی 150 متری یک کارخانه ی بسیار پیشرفته و چند ملیتی است.این کمپانی معظم چند ملیتی از سال 2003 اقدام به تولید و عرضه ی انواع بیم خطی مینماید، تمامی بیم های خطی عرضه شده در زرین سیستم دارای گارانتی یک ساله ی تعویض و خدمات پس از فروش چند ساله است، ضمن این که درصد خرابی ها و خطا های این نوع از بیم های عرضه شده بسیار پایین می باشد.بیم خطی صد و پنجاه متری در مشخصت فنی بسیار بالااین کمپانی دارای تیم های حرفه ای طراحی و توسعه محصول و همچنین ساختاری کنترل کیفیت بسیار پیچیده می‌باشد و تقریبا پایه ی فعال در تمامی نمایشگاه های معتبر صنعت حفاظت الکترونیک در نقاط مختلف جهان میباشد.

استاندارد بیم خطی

مقاومت در برابر رطوبت، گرما و گرد و غبار میباشد و دارای استاندارد IP67 میباشد، ما این نوع از سنسور ها را در تمامی نواحی آب و هوایی از شمال غرب کشور در مناطق ارس تا جنوب شرق کشور منطقه آزاد چابهار عرضه و نصب نموده ایم.بیم خطی در اماکن مختلف مورد استفاده است از جمله بیم خطی صد و پنجاه متری که یک بیم خطی با کیفیت بسیار بالاستانواع سنسور بیم خطی دزدگیر جهت حفاظت پیرامونی با تکنولوژی های اپتیکی، رادیویی، میله ای و لرزشی سنسور های بیم خطی دزدگیر می‌توانند به صورت با سیم و یا بی سیم به پنل مرکزی دزدگیر متصل شوند.بیم لیزر خطی یا همان چشمی خطی مقاوم در برابر انواع وضعیت های آب و هوایی میباشدسنسور خطی بیم دزدگیر در طرح ها و شکل های متفاوت و تعداد نقطه های مختلف: تک نقطه ای – دو نقطه ای – سه نقطه ای – چهار نقطه ای – شش نقطه ای هست و مناسب جهت دهنه هایی با متراژ های متفاوت در بازار موجود است.انواع بیم خطی : بیم خطی صد متری - بیم خطی دویست متری - بیم خطی دویست و پنجاه متری

انواع بیم خطی بر مبنای دهنه: بیم لیزر خطی ده متری - بیم لیزر خطی 30 متری - بیم لیزر خطی پنجاه متری - بیم لیزر خطی صد متری - بیم لیزر خطی صد و پنجاه متری - بیم لیزر خطی دویست متری - بیم لیزر خطی دویست و پنجاه متری - بیم لیزر خطی سیصد متری
نکته ی مهمی که در بیم خطی دو نقطه ای صد متری مهم است تحریک پذیری آن است به عبارتی تا زمانی که دو نقطه ی بیم همزمان با هم تحریک نشوند بیم خطی فرمان آژیر زدن را نمی‌دهد و بدین ترتیبی احتمال آژیر مزاحم را پایین میاورد.
 بیم خطی صد و پنجاه متری یا همان بیم خطی دو نقطه ای یک بیم خطی 150 متری است که قابلیت های فراوانی دارد.
همان طور که مشاهده در ویدیو مشاهده فرمودید به این صورت بیم خطی می تواند عملکرد مناسبی در اماکن داشته باشد.

مکان نصب بیم خطی

میتوانید بیم خطی 150 متری را به چندین روش مختلف بنابر شرایط محیطی و حفاظتی و همچنین نیاز در مکان مورد نظر نصب نمایید.
مکان نصب بیم خطی و نوع نصب بیم خطی در اماکن مختلف بنا بر نیاز شما
  1. نصب بر روی دیواره ها، بدین صورت شما میتوانید بر دیواره های دیوار های بیرونی در ارتفاع مناسب (شصت الی نود سانت) نصب نمایید.
  2. نصب بیم خطی بر بالای دیوار به صورتی که اگر کسی از دیوار بالا رفت و قصد ورود به داخل را داشت سیستم حفاظتی تحریک شده و اعلان هشدار مینماید.
  3. نصب بیم خطی بر روی تیر حائل بر روی دیوار دیوار
  4. نصب بیم خطی بر روی تیر مجزا در ارتفاع های مختلف

کابل کشی بیم خطی

کابل بیم خطی صد و پنجاه متری به جهت رساندن تغذیه و همچنین اتصال به زون مورد استفاده قرار میگیرد.

ما در زرین سیستم به شما پیشنهاد میکنیم برای بیم خطی 150 متری کابل هایی با طول بیشتر از 150 متر نکشید البته نکات کابل کشی بیم خطی در آموزش نصب بیم خطی به صورت کامل توضیح داده شده است.

فاصله ی کابل بین ترنسمیتر و رسیور

24 ولت 13.8ولت سایز سیم
300 متر 300 متر 0.5 میلی متر
800 متر 400 متر 0.75 میلی متر
1400 متر 700 متر 1.5میلی متر
2000 متر 1000 متر 2 میلی متر



آموزش نصب بیم خطی

زرین سیستم آموزش کامل و گام به گام نصب دزدگیر تیم محتوای زرین سیستم آموزش نصب بیم خطی 150متری را نیز به صورت ویدیویی و به شکل کاتالوگ متن و عکس نیز تهیه نموده اند.

دانلود pdf اطلاعات کامل در مورد بیم خطی

و در مقاله ای به صورت گام به گام و کامل به آموزش نصب دزدگیر و تمامی نکات مهم در راه اندازی و عیب یابی سیستم دزدگیر پرداخت است.آموزش نصب بیم خطی

آموزش کامل نصب دزدگیر و بیم خطی

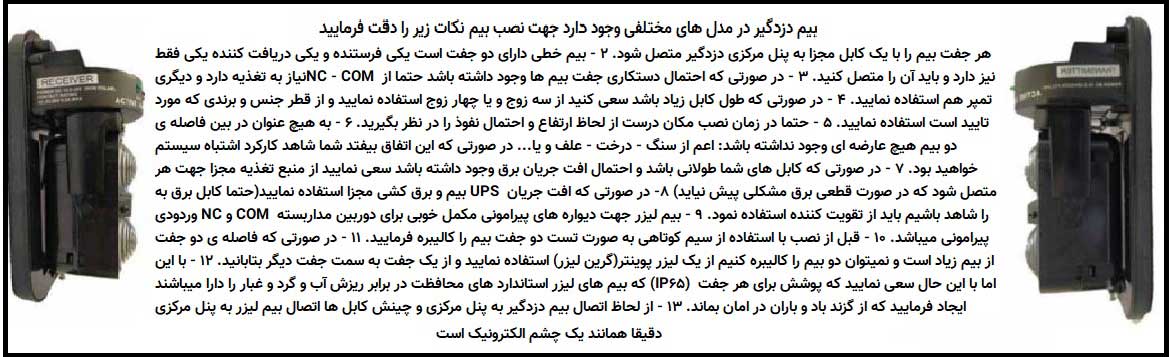

بیم دزدگیر در مدل های مختلفی وجود دارد جهت نصب بیم نکات زیر را دقت فرمایید:
1 - حتی الامکان سعی نمایید هر جفت بیم را با یک کابل مجزا به پنل مرکزی دزدگیر متصل شود. 2 - بیم خطی دارای دو جفت است یکی فرستنده و یکی دریافت کننده یکی فقط نیاز به تغذیه دارد و دیگریNC - COM نیز دارد و باید آن را متصل کنید. 3 - در صورتی که احتمال دستکاری جفت بیم ها وجود داشته باشد حتما از تمپر هم استفاده نمایید. 4 - در صورتی که طول کابل زیاد باشد سعی کنید از سه زوج و یا چهار زوج استفاده نمایید و از قطر جنس و برند که مورد تایید است استفاده نمایید. 5 - حتما در زمان نصب مکان درست از لحاظ ارتفاع و احتمال نفوذ را در نظر بگیرید. 6 - به هیچ عنوان در بین فاصله ی دو بیم هیچ عارضه ای وجود نداشته باشد: اعم از سنگ، درخت، علف و یا... در صورتی که این اتفاق بیفتد شما شاهد کارکرد اشتباه سیستم خواهید بود. 7 - در صورتی که کابل های شما طولانی باشد و احتمال افت جریان برق وجود داشته باشد سعی نمایید از منبع تغذیه مجزا جهت هر بیم و برق کشی مجزا استفاده نمایید(حتما کابل برق به UPS متصل شود که در صورت قطعی برق مشکلی پیش نیاید.) 8- در صورتی که افت جریان ورودی NC و COM را شاهد باشیم باید از تقویت کننده استفاده نمود. 9 - بیم لیزر جهت دیواره های پیرامونی مکمل خوبی برای دوربین مداربسته پیرامونی میباشد. 10 - قبل از نصب با استفاده از سیم کوتاهی به صورت تست دو جفت بیم را کالیبره فرمایید. 11 - در صورتی که فاصله ی دو جفت از بیم زیاد است و نمیتوان دو بیم را کالیبره کنیم از یک لیزر پوینتر(گرین لیزر) استفاده نمایید و از یک جفت به سمت جفت دیگر بتابانید. 12 - با این که بیم های لیزر استاندارد های محافظت در برابر ریزش آب و گرد و غبار را دارا میباشند (IP65) اما با این حال سعی نمایید که پوشش برای هر جفت ایجاد فرمایید که از گزند باد و باران در امان بماند. 13 - از لحاظ اتصال بیم دزدگیر به پنل مرکزی و چینش کابل ها اتصال بیم لیزر به پنل مرکزی دقیقا همانند یک چشم الکترونیک است.

نظر شما در این محصول چیست؟

دیدگاه خود را بنویسید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *

  1. موسوی –

    این چشمی رو میشه برای دهنه120 متر بزاریم!؟

    • تیم تولید محتوا زرین سیستم –

      سلام وقت بخیر
      بیم خطی را بنابر شرایط آب و هوایی، رطوبت و… میتوان در دهنه های مختلفی استفاده نمود.
      ولی در کل بیم خطی صد و پنجاه متری برای دهنه ای به طول 120 متر در قریب به اتفاق مکان ها و شرایط جوی داخل ایران جواب گوی گار شما خواهد بود.

  2. jo13q –

    برقش چطوری تامین میشه؟
    چند ولت هست؟
    مستقیم از پنل میگیره یا باید آداپتور براش گرفت

    • تیم تولید محتوا زرین سیستم –

      سلام و عرض ادب و احترام خدمت شما
      سنسور های دزدگیر از جمله بیم خطی صد و پنجاه متری نیاز به تغذیه دوازده ولت DC دارند که تامین در زمان قطعی برق نیز برای آن انجام بشود تا در صورتی که برق هم قطع بشود سیستم از کار نیفتد، این امکان برای شما وجود دارد که بیم خطی را به صورت مستقیم به پنل دزدگیر متصل ننماید و از یو پی اس های جداگانه و یا تامین برق به صورتی 12 ولت دی سی استفاده فرمایید.
      ولی در کل اگر طول متراژ کابل کشی ها زیاد نباشد و افت ولتاژ رو شاهد نباشیم میتوان از خروجی AUX پنل دزدگیر استفاده نمود.
      با تشکر

  3. مسلمی پور –

    ایا همین بیم خطی صد و پنجاه متری تنها کافیه یا باید چیزی دیگه هم خرید؟!

    • تیم تولید محتوا زرین سیستم –

      سلام وقت بخیر
      بیم خطی صد و پنجاه متری یک سنسور است و قطعا شما نیاز به مدار فرمان و سیستم هشدار به عبارتی پنل دزدگیر اماکن نیاز خواهید داشت.
      با تشکر

  4. محسنی –

    بیم خطی 150 متری تا چند متر رو میتونه بزنه؟

    • تیم تولید محتوا زرین سیستم –

      سلام و عرض ادب و احترام
      این امر کاملا بستگی به این داره که محیط شما چه محیطی است.
      در فشار های هوایی، دما های مختلف بیم خطی کارکرد متفاوتی دارد ولی با خیال راحت میتوانید این بیم خطی 150 متری رو برای دهنه های تا 120 مورد استفاده قرار دهید.
      با تشکر

  5. راد صنعت –

    آیا اگر نور مستقیم به لنز این بیم خطی صد و پنجاه متری بتابد مشکلی ایجاد میشه؟!

    • سید هاشم زرین کیا –

      سلام و عرض ادب و احترام خدمت شما
      این بیم خطی صد و پنجاه متری یک سری فیلتر های خاص و همچنین پروسسور ضد نور با قابلیت های فنی بسیار بالا دارد.
      با تشکر
