کابل کشی دوربین مداربسته

یکی از بخش های نصب دوربین مداربسته کابل کشی دوربین مداربسته است.

مسیر کابل کشی ها، نوع کابل ها، طراحی نقشه دوربین مداربسته، کابل کشی برق، کابل کشی دیتا، لیبل زدن و مدیریت کابل دوربین مداربسته

سوال بسیاری از مشتریان این است که:

چه کابل دوربین مداربسته ای برای سیم کشی دوربین مداربسته استفاده نماییم؟

این مقاله چه در مرحله قبل از سفید کاری باشید و یا در حال نصب دوربین مداربسته در مکان مبله نیز مناسب است.

اگر شما در حال بازسازی و یا ساخت یک مکان جدید جدید هستید، بهترین زمان سیم کشی خانه برای دوربین های مداربسته قبل از گچ کاری است.

گزینه های بیشتری برای مکان رد کردن کابل ها و لوله گذاری وجود دارد.

در این صورت تمامی کابل دوربین مداربسته که برای مکان شما کشیده میشود پنهان خواهد شد.

جای مانور برای مکان نمایش تصاویر و محل قرارگیری سرور اصل سیستم نیز وجود خواهد داشت.

آموزش گام به گام نصب دوربین مداربسته

انتخاب تکنولوژی دوربین مداربسته مورد استفاده در مکان

اولین نکته ای که در انتخاب کابل دوربین مداربسته و کابل کشی دوربین مداربسته باید در نظر بگیرید این است که تصمیم بگیرد که آیا شما می خواهید از دوربین مداربسته تحت شبکه استفاده نمایید و یا دوربین مداربسته بر بستر انالوگ ؟

چگونه دوربین مداربسته مناسب مکان خود را انتخاب کنم؟

در صورتی که مردد هستید در انتخاب کابل میتوانید کابل شبکه و کابل کواکسیال را هم زمان بکشید.(البته میتوانید فقط از کابل شبکه استفاده نمایید و در صورتی که دوربین مداربسته در بستر انالوگ را انتخاب نمودید از ویدیو بالون استفاده کنید)

در پایین لینک فروش دو دسته از کابل های کواکسیال (جهت دوربین مداربسته انالوگ) و کابل لن (جهت دوربین مداربسته تحت شبکه) که در فروشگاه زرین سیستم عرضه میشود وجود دارد.

کابل کواکسیال جهت کابل کشی دوربین مداربسته در بستر انالوگ	کابل لن جهت کابلی کشی دوربین مدرابسته تحت شبکه

محل نصب تجهیزات و سیستم های مورد نظر

الف ) محل نصب دوربین مداربسته

ب ) محل نصب دستگاه DVR  و سیستم های سرور

ج ) محل قرار گیری مانیتور ها

دال ) نقشه ی کابل کشی دوربین مداربسته و سیم اندازی سیستم ها

نه نکته مهم در نصب دوربین مدرابسته که باید رعایت بفرمایید.

نوع کابل مورد نیاز اتصال دستگاه مدیریت تصویر به مانیتور ها

در نصب و راه اندازی سیستم دوربین مداربسته معمولا نزدیک DVR مانیتور وجود خواهد داشت، برای این مانیتور نیاز به کابل کشی نیست و در زمان راه اندازی سیستم میتوانید از یک کابل HDMI و یا VGA چند متری استفاده نمایید، البته اگر فاصله ی مانیتور تا DVR زیاد باشد باید برای کابل نمایش چاره ای اندیشید.

برای مانیتور های دیگر بنابر مکان دستگاه مدیریت تصویر و مانیتور میتوان از کابل کواکسیال، شبکه و یا کابل HDMI استفاده نمود:

اگر دستگاه DVR دارای خروجی AV باشد، میتوان از کابل RG59 یا RG60 برای سیم کشی و انتقال تصاویر استفاده نمود.

اگر فاصله ی مانیتور نسبت به دستگاه DVR زیاد باشد و مراحل سفید کاری در حال پایان است، باید تصمیم بگیرید که کابل نماش را بین کابل HDMI و یا CAT-5 کابل ارتباطی مناسب را انتخاب نمایید.

کابل HDMI انعطاف پذیر نیست و در مسافت های طولانی نیز با مشکلات قطعی و نویز و پارازیت … مواجه میشود.

در صورتی که از کابل شبکه استفاده مینمایید میتوانید از تبدیلی شبکه به HDMI استفاده نمایید.
این شامل یک جعبه کوچک است که شما به انتهای هر کابل CAT-5 متصل می کنید.

این جعبه فرستنده/گیرنده هر کدام یک ورودی CAT-5 و خروجی HDMI بر روی خودشان دارند.

اگر DVR شما فقط یک خروجی HDMI مانیتور دارد، شما همچنین به یک اسپلیتر HDMI نیز نیاز دارید.

حال سیستم شما برای اتصال کابل خود به دوربین های امنیتی خود، DVR و دستگاه های دیگر آماده هستید.

انواع کابل دوربین مداربسته

نکاتی که در زمان کابل کشی دوربین باید رعایت کنید.

برچسب گذاری کابل ها:

در زمان کابل کشی سیستم با برچسب گذاری کابل ها میتوان در آینده از صرف هزینه های میلیونی عیب یابی و زمان زیاد عیب یابی سیستم مداربسته جلوگیری نمود.

توانایی تشخیص سریع و شناسایی کابل یک دوربین مداربسته توسط برچسب آن امری است بسیار راهگشا و زمان قطع و وصل کابل و چکاب را بسیار کاهش می دهد، بدون این برچسب ها گاهی همین جستجو و پی بردن صحیح مسیر کابل دوربین وقت گیر و نا ممکن است.

رنگ کابلها یا سوکتها

استفاده از رنگ خاصی برای نشان دادن کابلهای خاص یا ترتیب کابلها و انتخاب تنها یک تم رنگی برای هر کابل حتی اگر براساس استاندارد خاصی هم نباشد به سردرگمی در زمان نصب و یا عیب یابی منجر می شود.

اگر رنگ های متفاوت در کابلکشی دوربین مداربسته تعریف و استفاده شود براحتی می توان بین کابل های دیتا، سیستمهای ولتاژ پایین، سیستمهای هوشمند ساختمانی و … تمایز ایجاد نمود و از سردرگمی نجات پیدا کرد.

• خاکستری و آبی برای کابل شبکه
• رنگ قرمز برای سیستمهای حریق
• رنگ سیستم های نظارت تصویری میتواند سبز، زرد، بنفش و نارنجی

البته هیچ استاندارد ویژه ای یا موجود موثقی برای انتخاب رنگ کابل وجود ندارد و در انتخاب و خرید کابل شبکه برای دوربین مداربسته تنها بر اساس هزینه ها و زمان تهیه و … محدود می شوید.

آموزش سوکت زدن کابل شبکه در دوربین مداربسته IP

طراحی نقشه

نه تنها طراحی نقشه برای کابل کشی و برنامه ریزی و محاسبات خوب است بلکه در آینده برای امور تعمیر و نگهداری و لجستیک شبکه نظارت تصویری (CCTV) کاربرد بالایی دارد.

ضمن اینکه می توان برای پروژه های بعدی هم طرح مرجع مناسب و قابل رجوعی باشد. اگر کاربرد کابلها مشخص نباشد می توان براحتی بعنوان کابلهای غیر ضرروی یا حتی خارج از سرویس در نقشه برچسب گذاری شوند.

در پروژه های بزرگ و حتی جهت طراحی، جاسنجی و عیب یابی ها سیستم نظارت تصویر استفاده از نرم افزار های طراحی دوربین مداربسته مانند: VISO پیشنهاد میشود.

حذف حلقه های افزایشی انتهایی کابل دوربین مداربسته از کار

یکی از معمول ترین کارها و عادات بی معنی، مصرف حجم بالایی از کابل بعنوان Service Loops یا ادامه کابل هایی است که بصورت چند حلقه در انتهای هر نود (Node) شبکه برای مقاصد بعدی به جا می گذارند. برای محاسبه کابل اضافی، باید طول کل کابل مورد نظر را حداکثر 3 متر بیشتر از طول کابل کشی تا دوربین مدار بسته یا سویچ در نظر بگیرید تا احتمالات بعدی انتقال دوربین مداربسته یا جابجای رک شبکه را هم پیش بینی کرده باشید.

با در نظر گرفتن مثلا 5 یا 10 متر کابل دوربین مداربسته اضافه برای مواقع نیاز می توان تنها به افزایش هزینه بی معنی و بی نظمی بیشتر سیستم منجر شود.

در استاندارد BICSI توصیه کرده است که داشتن 3 متر کابل بیشتر در سمت رک و 1 متر کابل هم در کنار دوربین مداربسته یا تجهیزات شبکه میزان قابل قبولی برای سرویس لوپ (Service Loops) باشد.

برای مدیریت تداخل کابلها و داشتن شعاع چرخش مناسب کابلها، می توانید با افزایش طول سرویس لوپ ها به میزان معقولاز مشکلات بعدی نیاز به کابل بیشتر جلوگیری نمایید.

در واقع سرویس لوپ را برای مواردی پیش بینی مینمایید که می خواهید به کابل دوربین مداربسته نظم جدیدی بدهید یا تغییراتی در شبکه دارید که به طول بیشتری از کابل نیاز خواهد بود.

استفاده از میزان کافی حلقه های اضافی انتهایی کابل دوربین مداربسته می تواند مشکلات اشکال یابی سیستم و رفع مشکل آینده و بی نظمی کابلها را کاهش دهد. ضمن اینکه سازماندهی و مدیریت کابلهای در فضایی کوچک ممکن می شود

رساندن ولتاژ تغذیه به دوربین مداربسته

ذکر این نکته بسیار مهم است که در صورتی که شما حتی اگر از دوربین مداربسته بیسیم استفاده نمایید نیز میبایست کابل تغذیه برق را به دوربین مدرابسته بیسیم برسانید.

لذا لازم است که نحوه سیم کشی دوربین مداربسته را بدانید، در کل دو روش رساندن ولتاژ برق به دوربین مداربسته وجود دارد:

الف) تغذیه مرکزی دوربین مداربسته

همانند استفاده از منبع تغذیه مرکزی و کشیدن کابل ترکیبی و بردن برق 12 ولت به دوربین مداربسته و یا در سیستم های POE بردن ولتاژ برق به سمت دوربین مداربسته مورد نظر که در پروژه هایی با طول کابل کوتاه بسیار معمول است.

ب) تغذیه مستقل هر دوربین مداربسته

گاها برای رساندن تغذیه به دوربین مداربسته تا هر دوربین مداربسته یک کابل برق جداگانه کشیده شده و سپس در کنار دوربین از منبع تغذیه استفاده میشود.

در مواردی که طول کابل دوربین مداربسته زیاد است و یا ترجیج مستقل کردن هر دوربین مداربسته باشد پیشنهاد استفاده از تغذیه مستقل است.
چند نکته ی مهم در تغذیه مستغل هر دوربین مداربسته که حتما باید رعایت نمود:

1- سر کابل های برق که به هر دوربین مداربسته منتهی میشود باید یک جا جمع شده و سپس با فیوز مستقل کنترل شود.

2- در قسمت سر کابل برق که منبع تغذیه به دوربین مداربسته متصل میشود حتما پریز برق و یا ترمینال به کار برده شود و از بریدن چهار شاخه ی روی منبع تغذیه اجتناب بورزید(امکان اتش سوزی وجود دارد)

3- حتما پریز برق و منبع تغذیه را در داخل کاور دوربین مداربسته قرار دهید.

کابل کشی سیستم دوربین مداربسته بر بستر انالوگ

جهت راه اندازی دوربین های آنالوگ( HD-SDI و HD-CVI – AHD ) باید دو کابل به دوربین مداربسته متصل نمود.

یک کابل برای انتقال ویدئو و مجموعه ای از سیم های برق به منظور تغذیه

در سیم کشی دوربین مدارسته می توانید یک کابل کواکسیال و سیم های جداگانه را اجرا کنید، اما معمولا جهت کابلکشی دوربین مدار بسته از کابل کواکسیال ترکیبی استفاده می کنند.

کابل ترکیبی برگرفته شده از شکل کابل دوربین مداربسته است:

ترکیب کابل تصویر و برق ۱۲ ولت در کابل کواکسیال ترکیبی وجود دارد و برای سهولت کار و کاهش هزینه ها بسیار مناسب است،

البته در طول های بسیار بالا استفاده از کابل کواکسیال تک و برق رسانی به وسیله ی کابل برق مجزا پیشنهاد میشود.

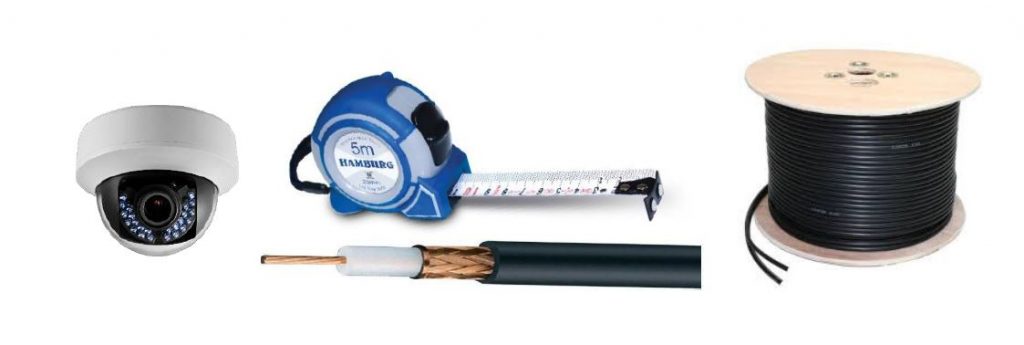

تاثیر طول کابل در کابل کشی دوربین مداربسته

کابل کشی دوربین مداربسته تحت شبکه

دوربین مداربسته IP از انتقال دیتای تصویر از طریق کابل CAT5 یا CAT6 استفاده می کند.

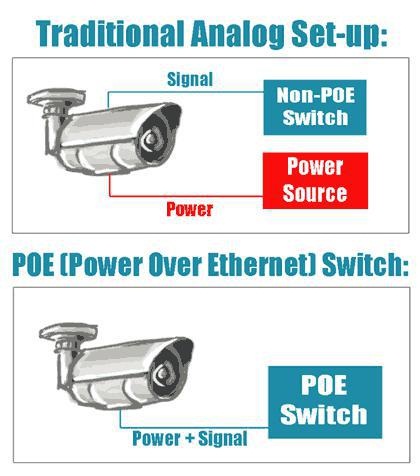

جهت انتقال جریان برق به دوربین مداربسته IP میتوان از (POE (Power Over Ethernet هم استفاده نمود که با استفاده از همان کابل لن میتوان هم زمان به غیر از دیتا جریان برق را نیز به دوربین مداربسته ارسال نمود.

بعضی از NVR ها با POE ساخته شده اند اما در بیشتر موارد توصیه می شود از سوئیچ POE خارجی استفاده کنید.

هنگام استفاده از یک سوئیچ POE خارجی تمام کابل دوربین مداربسته از هر دوربین به سوئیچ POE که به شبکه محلی متصل شده و سپس NVR به شبکه متصل میشود.

اکثر دوربین های مداربسته IP دارای یک سیم برق اضافی هستند، اگر شما انتخاب می کنید که از POE استفاده نکنید میتوانید از کابل جداگانه ی برق بهره ببرید که قاعدتا نیاز به سیم کشی مجزا برای هر دوربین مداربسته است.

برق رسانی دوربین تحت شبکه

پنج روش برق رسانی در دوربین های تحت شبکه عبارت است از:

1. کابل کشی جداگانه برق و همچنین شبکه و در نهایت نصب منبع تغذیه جداگانه برای هر دوربین مداربسته
2. استفاده از سوییچ های POE و دوربین مداربسته با قابلیت POE و استفاده از یک رشته کابل شبکه
3. استفاده از NVR های مجهز به خروجی POE و دوربین مداربسته با قابلیت POE و استفاده از یک رشته کابل شبکه
4. استفاده از POE INJECTOR و به صورت جداگانه برای هر دوربین استفاده مجزا
5. استفاده از دو یا چهار رشته از رشته های کابل شبکه و در ابتدای مسیر جریان برق 12 ولت دادن و در انتهای مسیر استفاده از فیش تغذیه و نصب دوربین مداربسته تحت شبکه

اجرای سیم کشی دوربین مداربسته

حال زمان آن است که کابل کشی دوربین مداربسته را اجرا نمایید. در زیر ۲ شیوه محبوب را پوشش خواهید داد.

شیوه۱:

کابل دوربین مدرابسته را از طریق اتاق زیر شیروانی خود نصب کنید و دوربین های خود را به بیرون نصب نمایید وصل کنید. این یک گزینه نصب معمول است، به شما اجازه دسترسی به اتاق زیر شیروانی خود را می دهد و طاقچه های خود را نیز در دسترس است.

اولا شما باید محل ضبط ضبط و منبع تغذیه را انتخاب کنید. بعضی از آنها به سادگی آنها را در یک دفتر یا یک اتاق در خانه خود قرار می دهند. دیگران ترجیح می دهند که آنها را در یک مکان امن تر از قبیل قفسه بندی، پنهان در گنجه یا حتی در اتاق زیر شیروانی خود قرار دهید.

سیم های برق و تصویری دیوار را به اتاق زیر شیروانی می رسانند تا محل مورد نظر دوربین قرار بگیرد و از یک سوراخ کوچکی در پشت دیوار نصب شود.

شیوه ۲:

گزینه دیگری این است که کابل خود را از طریق یک دیوار بیرونی اجرا کنید و سپس از یک کانال در خارج از ساختار خود استفاده کنید تا کابلهای خود را از یک دوربین به دیگری اجرا کنید. این یک گزینه عالی برای کسانی است که اتاق زیر شیروانی یا دسترسی محدود به آن ندارند.
سیم کشی دوربین مداربسته

نصب و کابل کشی دوربین

هنگامی که کابل دوربین مداربسته را در محل دلخواه اجرا می کنید، می توانید دوربین مداربسته خود را وصل نمایید، در مواردی که کابل دوربین مداربسته از طرف اتصالهای آن خارج میشوند، سیمهای خود را می توان با هم وصل کرده و اتصالات را به قسمت بیرونی متصل نمود

در شرایطی که سیمهای خود را از طریق یک دیوار بتنی یا آجری مستحکم که اتصالات را نمیتوان به آن وصل کردید، معمول است که یک جعبه ده در ده (رای قرارگیری فیش ها، سوکت ها، منبع تغذیه دوربین مداربستهقرار دهید.

جعبه های اتصال مخصوصا در هنگام استفاده از کابل خود از طریق کانال در خارج از ساختار شما مفید است زیرا آنها به عنوان یک محفظه ضد آب محافظت از اتصالات قدرت و ویدئو خود را از عناصر و همچنین شما با یک سطح مسطح برای نصب دوربین های خود را به امغان خواهید آورد که برای نصب دوربین مداربسته این شیوه بسیار متداول میباشد.

ابتدا سیم خود را از طریق سوراخ دسترسی در پشت جعبه اتصال متصل کنید. سپس جعبه اتصال را به دیوار وصل کنید. ممکن است مجبور شوید یک سوراخ در جعبه جعبه اتصال به اندازه کافی بزرگ داشته باشید تا بتوانید ارتباطات دوربین خود را از طریق آن تغذیه کنید. بعد، دوربین را به اتصال قدرت و ویدئو متصل کنید. سپس پوشش را به جعبه اتصال متصل کنید. حالا شما می توانید دوربین را به جعبه اتصال وصل کنید. نمودار زیر را ببینید.

هنگامی سیم کشی دوربین مداربسته که در یک کفی استفاده می شود، یک جعبه اتصال گاهی اوقات مفید خواهد بود برای کاهش و رها کردن دوربین های خود را در زیر مانع مانند تخته های فیشینگ عمیق که در زیر نشان داده شده است.
