چشم الکترونیک 106 حساس به وزن

توضیحات

چشم الکترونیک 106 جزو چشم های الکترونیک حساس به وزن است.

ایین نوع چشم الکترونیک 106 در صورت شناسایی هر نوع حرکتی، آن جسم یا موجود را تحلیل میکند و بر اساس وزن آن تشخیص میدهد که جسم و یا موجود مورد نظر ، انسان و یا حیوان خانگی یا حیوان موذی است.چشم الکترونیک 106 یک چشم الکترونیک حساس به وزن است بهترین ارتفاع نصب آن ارتفاع 2.4 متر است و به صورت اسمی تا 15 متر زاویه دید از هر جهت دارد.

در صورتی که منشا تحریک، انسان نباشد به دستگاه مرکزی فرمان هشدار را نمیدهد. بدین صورت درصد اژیر های خطا رو بسیار پایین میاورد. در صورت استفاده از این نوع چشم الکترونیک در صورتی که اژیر شما به صدا در آمد احتمالا  مکان شما مورد سرقت قرار گرفته است.

چشم الکترونیک حساس به وزن در مدل های متنوعی عرضه میشوند:

• حساس تا وزن 5 کیلوگرم
• حساس تا وزن 25 کیلوگرم
• حساس تا وزن 45 کیلوگرم

هر کدام از این نوع از چشم های الکترونیک در موارد و مکان های خاصی مورد استفاده قرار میگیرد.

چشم الکترونیک حساس به وزن تا 25 کیلو گرم

چشم الکترونیک حساس به وزن تا 45 کیلوگرم

این چشم ها با بررسی وزن و نوع حرکت و یا با زاویه ای که
دارند حیوانات خانگی را از انسان تشخیص میدهند.

قسمت های مختلف برد چشم الکترونیک 106 :

برد الکترونیکی: (P.C.B)

حسگر PIR و مدار تقویت سیگنال روی یک برد الکترونیکی قرار دارد که داخل قابل چشمی نصب می شود.

لامپ نشانگر (LED):

هنگام حرکت موجود زنده از جلوی حسگر و تحریک چشمی، این لامپ روشن می شود.

هنگام تست عملکرد چشمی با قدم زدن جلوی چشمی در صورت روشن شدن آن می توان از صحت عملکرد آن مطمئن شد. بعد از انجام تست اولیه می توان با در آوردن جامپر این لامپ روی برد الکترونیکی آن را غیرفعال و خاموش کرد.

شستی تمپر:

(TAMPER) هنگام بستن قابل چشمی ، یک شستی باز مینیاتوری که روی برد وصل می باشد تحت فشار قرار می گیرد و بسته می شود. اگر فردی اقدام به به باز کردن قاب کند ، این شستی باز می شود و دستگاه مرکزی اعلام خطر می کند. به این شستی مینیاتوری شستی تمپر گفته می شود.

رله چشم الکترونیک 106 :

این رله هنگام تحریک چشمی عمل می کند. معمولاً از کنتاکت بسته آن استفاده می شود. این کنتاکت در حالت عادی بسته است و در صورت تحریک چشمی به صورت باز در می آید. یادآوری می شود که در بعضی از چشمی ها با در آوردن جامپر مربوط روی برد می توان این کنتاکت را به صورت باز در حالت عادی درآورد و جهت اتصال در سیستم دوربین مداربسته از آن استفاده کرد تا در صورت تحریک چشمی دوربین ها با بسته شدن این کنتاکت فرمان بگیرند و ضبط فیلم را از محل آغاز کنند.

ترمینال های اتصال:

چشمی ها معمولاً در روی برد الکترونیکی خود شش عدد ترمینال برای اتصال سیم ها دارند. دو عدد از این ترمینال ها برای اتصال منبع تغذیه که معمولاً ۹-۱۲ ولت دی سی است ، مورد استفاده قرار می گیرد. این ترمینال ها با علامت (+ و -) یا (Vin,GND) مشخص می شوند. یک جفت ترمینال نیز در دو سر کنتاکت بسته رله روی برد قرار دارند که معمولاً با عبارت ALARM یا RELAY مشخص می شوند. از دو ترمینال دیگر برای شستی تمپر استفاده می شود.

pet immunity:

این تنظیمات جهت بالا بردن و یا پایین اوردن حساسیت وزن چشم الکترونیک 106 ساخته شده است و در صورتی که 25 کیلوگرم درگیر شود چشم الکترونیک حساسیت کم تری خواهد داشت.

چشم الکترونیک 106 فضا باز؟

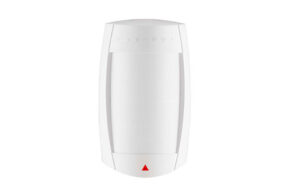

گاها برخی از نصاب ها و یا همکار های رسته ی حفاظت الکترونیک از چشم الکترونیک 106 یا چشمی تیتان و یا چشمی جت فضا بسته را به جهت استفاده در فضای باز مورد استفاده قرار میدهند و ظاهرا مشکلی بابت خطا نیز برای سیستم اعلان سرقت نصب شده در مکان نیز پیش نمی آید، اما ما در زرین سیستم پیشنهاد استفاده از چشم الکترونیک DG75 پارادوکس را در این اماکن را مینماییم که ضریب اطمینان بسیار بالایی دارد.

چشم الکترونیک 106

این چشم الکترونیک 106 یا چشم الکترونیک 4NET یک چشم الکترونیک حساس به وزن است که با نام های مختلف: 4NET – 106 – DSC – CHAIRCAR در بازار عرضه میشود. (برخی از این مدل ها از قطعات بی کیفیت ساخته شده است، شما در زرین سیستم با خیال راحت میتوانید بهترین ها را با تضمین گارانی تهیه بفرمایید.)

ما در زرین سیستم انواع چشم الکترونیک های مختلف در بازار را عرضه میداریم.

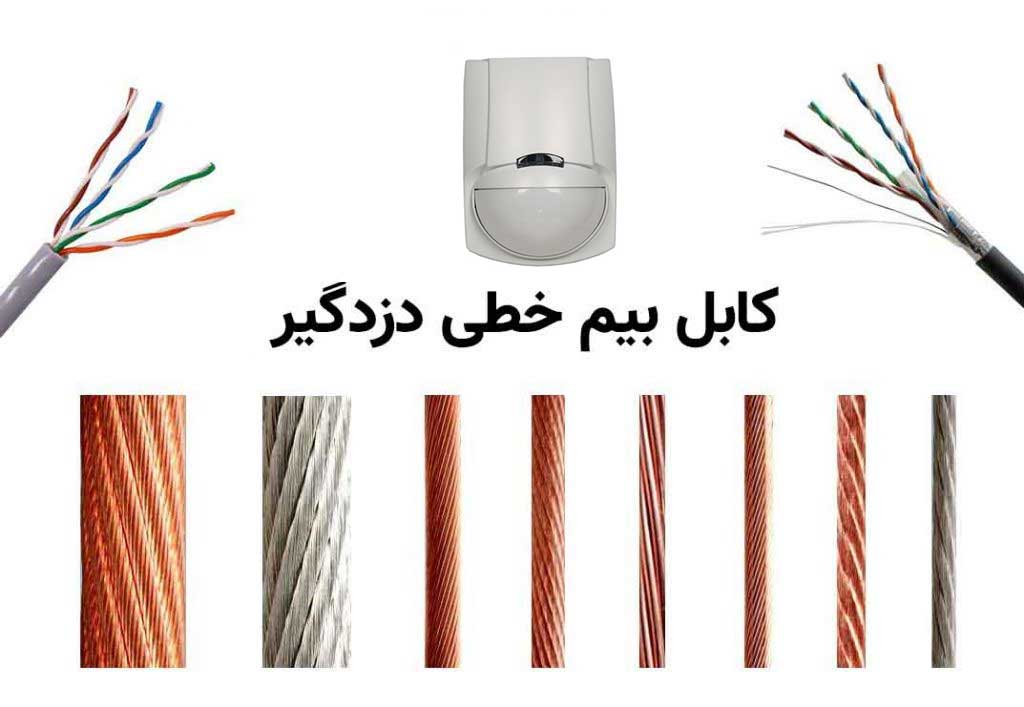

قطر کابل مورد نیاز:

800 400 300 200 طول سیم (متر)
5/1 1 75/0 5/0 قطر مورد نیاز(میلی متر)
3400 2000 1200 800 طول سیم(فوت)
16 18 20 22 قطرسیم(AWG)
