تکنولوژی AllFrame چگونه تصاویر دوربین مداربسته را نجات میدهد؟

تصور کنید اتفاق ناگواری افتاده و شما برای بازبینی تصاویر به سراغ دستگاه DVR یا NVR می‌روید. درست در حساس‌ترین لحظه، تصویر شطرنجی می‌شود، پیکسل‌ها به هم می‌ریزند یا چند ثانیه از فیلم به کلی حذف شده است. این کابوس هر پکیج امنیتی است. اما علت چیست؟ بسیاری تصور می‌کنند دوربین خراب است، اما مقصر اصلی در ۹۰٪ مواقع، انتخاب هارد اشتباه است. در این مقاله بررسی می‌کنیم که چگونه تکنولوژی AllFrame در هارد وسترن بنفش پایان‌دهنده این مشکل بزرگ است.

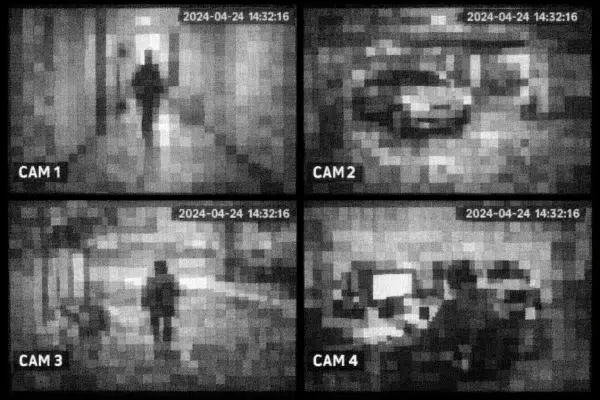

علت شطرنجی شدن تصاویر دوربین مداربسته چیست؟

علت اصلی شطرنجی شدن تصاویر در سیستم‌های حفاظتی، «فقدان داده‌های تصویر» یا همان Dropped Frames است. زمانی که بخشی از اطلاعات یک فریم به مقصد (هارد یا مانیتور) نرسد، پردازنده برای پر کردن جای خالی، تصویر را به صورت بلوک‌های مربعی (پیکسل‌پیکسل) نمایش می‌دهد.

ارتباط این موضوع با هارد دیسک بسیار مستقیم است:

هارد دیسک دوربین مداربسته

بسیاری از افراد از هاردهای معمولی (دسکتاپ) برای دوربین استفاده می‌کنند. هارد معمولی برای خواندن و نوشتن «ناپیوسته» طراحی شده است. اما در دوربین مداربسته، داده‌ها به صورت جریانی (Streaming) و ۲۴ ساعته ارسال می‌شوند. اگر هارد نتواند با سرعت ارسالِ دوربین هماهنگ شود یا در حین نوشتن داده دچار خطا شود، سیستم مجبور است فریم‌های ناقص را رها کند. نتیجه این اتفاق در هنگام بازبینی، همان تصاویر شطرنجی و تکه‌تکه است.

1. تداخل در نوشتن داده‌ها: وقتی چندین دوربین همزمان داده می‌فرستند، هارد معمولی کم می‌آورد.
2. دمای بالا: لرزش و گرما در هارد معمولی باعث خطای آدرس‌دهی می‌شود.
3. Frame Loss (از دست رفتن فریم): توضیح دهید که شطرنجی شدن در واقع همان گم شدن تکه‌هایی از پازل تصویر است.

 تکنولوژی AllFrame چیست؟

تکنولوژی AllFrame یک فناوری انحصاری در (Firmware) هاردهای سری بنفش شرکت وسترن دیجیتال (Western Digital) است. این تکنولوژی دقیقاً برای حل همان مشکل «شطرنجی شدن» و «تکه تکه شدن» تصاویر طراحی شده است.

در ادامه، جزئیات عملکرد این فناوری را به زبان ساده و فنی بررسی می‌کنیم:

 مدیریت ترافیک داده‌ها

در هاردهای معمولی (دسکتاپ)، اولویت با صحت داده‌ها است. یعنی اگر هارد هنگام نوشتن یک فایل با خطا مواجه شود، کل فرآیند را متوقف می‌کند تا آن خطا را اصلاح کند. اما در دوربین مداربسته، زمان متوقف نمی‌شود. اگر هارد مکث کند، فریم‌هایی که در آن لحظه توسط دوربین ارسال می‌شوند گم می‌شوند (Frame Loss). AllFrame این منطق را تغییر می‌دهد:

این تکنولوژی از دستورات ATA Streaming استفاده می‌کند تا به جای توقف برای اصلاح خطا، اولویت را به تداوم ضبط بدهد.

اگر خطای کوچکی رخ دهد، هارد به جای ایستادن، سریعاً از آن عبور می‌کند تا فریم‌های بعدی را از دست ندهد. این کار باعث می‌شود به جای پیکسل‌پیکسل شدن یا پرش‌های طولانی، تصویری روان داشته باشید.

 چرا برای دوربین مداربسته فقط باید از هارد بنفش استفاده کرد؟

چرخه ی بی پایان ضبط

برای درک اینکه چرا هاردهای معمولی دسکتاپ (مانند سری آبی یا سبز) برای این کار مناسب نیستند، باید به تفاوت ماهیت (نوشتن داده) در یک کامپیوتر شخصی و یک دستگاه ضبط تصویر (DVR/NVR) نگاه کنیم. در یک کامپیوتر، هارد دیسک در بیشتر مواقع در حالت استراحت است و فقط زمانی که شما فایلی را ذخیره یا باز می‌کنید، هد هارد شروع به حرکت می‌کند.

اما در سیستم مداربسته، هارد دیسک در یک چرخه بی‌رحمانه و بی‌پایان گرفتار شده است. این قطعه باید ۲۴ ساعت شبانه‌روز و ۷ روز هفته، بدون حتی یک ثانیه توقف، سیل عظیمی از داده‌های ویدیویی را دریافت و روی صفحات مغناطیسی خود حک کند. هاردهای معمولی برای چنین فشار مداومی ساخته نشده‌اند و معمولاً پس از چند ماه کارکرد مداوم در این شرایط، دچار سوختگی موتور یا خرابی هد می‌شوند، در حالی که هاردهای بنفش برای تحمل کارکرد ۱۰۰ درصد (Full-Duty Cycle) طراحی شده‌اند.

بیشتر بخوانید: تفاوت هارد آبی و بنفش

ساختار فریم‌ور (Firmware)

دلیل حیاتی دیگر، ساختار فریم‌ور (Firmware) یا همان مغز هوشمند هارد بنفش است که به تکنولوژی AllFrame مجهز شده است. در دنیای کامپیوتر، اگر یک بیت داده به درستی نوشته نشود، هارد عملیات را متوقف می‌کند تا آن را اصلاح کند، چون در یک فایل متنی یا نرم‌افزار، حتی جابجایی یک بیت می‌تواند کل فایل را خراب کند. اما در دوربین مداربسته، زمان حکم طلا را دارد. اگر هارد بخواهد برای اصلاح یک پیکسل کوچک مکث کند، تصاویر ثانیه‌های بعدی که از دوربین ارسال می‌شوند را از دست می‌دهد.

هارد بنفش با درک این موضوع، از پروتکل‌های خاصی استفاده می‌کند که اولویت را به “تداوم ضبط” می‌دهند. یعنی به جای اینکه برای اصلاح یک خطای جزئی در گوشه‌ای از تصویر توقف کند، با سرعت از آن عبور می‌کند تا فریم‌های بعدی زنده و واقعی ذخیره شوند. این همان دلیلی است که باعث می‌شود در هنگام بازبینی فیلم‌ها، با صحنه‌های شطرنجی، پرش‌های ناگهانی در تصویر یا گیر کردن (Lag) مواجه نشوید.

دما و لرزش

علاوه بر این، بحث مدیریت دما و لرزش نیز مطرح است. دستگاه‌های ضبط معمولاً در فضاهای بسته و گاهی گرم نگهداری می‌شوند و لرزش ناشی از چرخش چندین هارد در کنار هم می‌تواند باعث خطا شود. هاردهای بنفش به سنسورهای RV (لرزش چرخشی) مجهز هستند که لرزش‌های ریز محیطی را خنثی می‌کنند تا بازوی هارد با دقت میلی‌متری روی دیسک قرار بگیرد. همچنین این هاردها مصرف انرژی بهینه‌تری دارند که باعث تولید گرمای کمتر می‌شود.

گرمای کمتر یعنی طول عمر بیشتر برای کل سیستم ضبط شما. از سوی دیگر، توانایی پشتیبانی همزمان از تعداد زیادی دوربین (تا ۶۴ دوربین در مدل‌های استاندارد) مزیتی است که فقط در این رده از هاردها دیده می‌شود. یک هارد معمولی وقتی با سیل داده‌های بیش از ۴ یا ۸ دوربین مواجه می‌شود، به دلیل پهنای باند محدود و بافر کوچک، دچار گلوگاه شده و عملاً نیمی از وقایع را ضبط نمی‌کند. بنابراین، استفاده از هارد بنفش هزینه‌ای اضافه نیست، بلکه بیمه کردن تصاویر حیاتی شماست تا در لحظه‌ای که واقعاً به بازبینی یک جرم یا حادثه نیاز دارید، با یک صفحه سیاه یا یک تصویر بی‌کیفیت و تکه‌تکه روبرو نشوید.

به طور خلاصه:

• تحمل فشار کاری (Workload Rating): تا ۱۸۰ ترابایت در سال.
• پشتیبانی از تعداد دوربین: تا ۶۴ دوربین همزمان بدون افت کیفیت.
• طول عمر بالا: طراحی شده برای کارکرد ۵ تا ۱۰ سال مداوم.

دلایلی است که برای ضبط تصاویر دوربین مداربسته از هارد بنفش استفاده کنیم.

 چگونه تکنولوژی AllFrame هزینه‌ها را کاهش می‌دهد؟

۱. کاهش هزینه‌های تعمیر و نگهداری (Maintenance)

هاردهای معمولی برای کارکرد ۸ ساعت در روز طراحی شده‌اند، در حالی که سیستم‌های امنیتی ۲۴ ساعته کار می‌کنند. استفاده از  هارد غیرتخصصی باعث می‌شود هارد پس از ۶ ماه تا ۱ سال دچار خرابی فیزیکی (Bad Sector) شود. تکنولوژی AllFrame با بهینه‌سازی مسیر حرکت هد و کاهش لرزش‌های داخلی، استهلاک مکانیکی قطعات را به حداقل می‌رساند. این یعنی شما نیاز به تعویض مکرر هارد و پرداخت هزینه نصاب برای عیب‌یابی نخواهید داشت.

۲. صرفه‌جویی در مصرف انرژی و برق

هاردهای دارای AllFrame به گونه‌ای طراحی شده‌اند که با سرعت چرخش (RPM) کمتر، همان کارایی هاردهای سریع را ارائه دهند. مدیریت هوشمند کَش (Cache) در این تکنولوژی باعث می‌شود هارد گرمای کمتری تولید کند. کاهش دما نه تنها عمر خود هارد را زیاد می‌کند، بلکه فشار روی سیستم خنک‌کننده دستگاه ضبط (DVR/NVR) را هم کم کرده و هزینه برق مصرفی کل مجموعه را در درازمدت کاهش می‌دهد.

هارددیسک اینترنال وسترن دیجیتال مدل Purple WD10PURZ ظرفیت 2 ترابایت

۳. جلوگیری از خسارت‌های مالی ناشی از فریم‌های گمشده

بزرگترین هزینه غیرمستقیم، زمانی است که حادثه‌ای (مثل سرقت یا تصادف) رخ می‌دهد و شما به سراغ بازبینی فیلم می‌روید، اما با یک تصویر شطرنجی یا سیاه روبرو می‌شوید. AllFrame تضمین می‌کند که هیچ فریمی در لحظات حساس از دست نرود. هزینه‌ای که بابت از دست رفتن یک مدرک جرم پرداخت می‌کنید، هزاران برابر بیشتر از اختلاف قیمت یک هارد معمولی با هارد بنفش است.

۴. مقیاس‌پذیری ارزان‌تر

تکنولوژی AllFrame اجازه می‌دهد تا تعداد بیشتری دوربین (تا ۶۴ دوربین) به صورت همزمان روی یک هارد ضبط کنند بدون اینکه سیستم دچار کندی شود. در هاردهای معمولی، وقتی تعداد دوربین‌ها از ۴ یا ۸ عدد بیشتر می‌شود، هارد نمی‌تواند پاسخگو باشد و شما مجبور می‌شوید دستگاه‌های ضبط اضافه یا هاردهای متعدد بخرید. AllFrame با مدیریت هوشمند ترافیک داده، با سخت‌افزار کمتر، دوربین‌های بیشتری را مدیریت می کند.

جدول مقایسه‌ای: هارد معمولی در مقابل هارد وسترن بنفش (AllFrame)

نتیجه گیری

در این محتوا سعی کردیم دلایلی که باید هارد مناسب دوربین مداربسته را جایگزین هاردهای معمولی کنید را توضیح دادیم. یکی از مهم ترین دلایل این انتخاب تکنولوژی allframe د هارد مخصوص دوربین مداربسته است که باعث می شود هیچ فریم و تصویری از دوربین مداربسته از بین نرود. مزایای متعدد این تکنولوژی را برشمردیم. پیشنهاد زرین سیستم به شما دوست عزیز انتخاب هارد وسترن دیجیتال سری بنفش است. این هارد با استفاده از این تکنولوژی بهترین انتخاب برای ضبط تصاویر دوربین مداربسته است. میتوانید انواع ظرفیت این هارد را با جزئیات و مشخصات کامل در فروشگاه زرین سیستم مشاهده کنید.
